瞬断检测

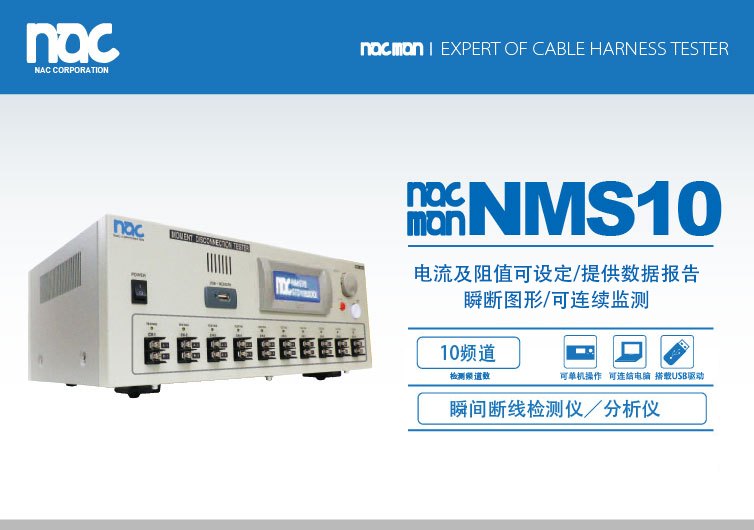

NMS-10

  • 产品规格
  • 检测规格
技术规格:
检测内容 瞬间断线试验
最大检查回路数  10
最大产品记忆件数 256件
最大产品记忆件数             65,536(使用USB)
瞬间断线履历记忆输出口       USB记忆/打印机通讯端口
 检测端子使用接插件 MIL-270-S1B3YF(或同等品)
     显示操作 表示方式 32dot*128dot  STN-LCD+ LED
操作方法 1周24点 旋转钮及SET.ESC-SW进行选择菜单
提示 中文
    外部打印机接插口 标准装备:DSUB-25S接口
可支持的打印机 16Kbyte以上的打印机及字符打印机(ALGOX LABEL PRINTER OS.214)
通信端口   USB-B-TYPE
接插口  与FAT32的USB记忆相对应
输出信号   OK 仅限1A30VDC或0.5A125VAC以下的电阻负荷
  NG 仅限1A30VDC或0.5A125VAC以下的电阻负荷
  信号间隔    500msec±64msec
输入信号  外部开始   a接点输入 64ms以上的连接状态
数据保存期 5年以上(1气压20℃ 40%湿度的环境)
时钟电池寿命 5年以上(1气压20℃ 40%湿度的环境)
电源 AC90V~AC240V 50/60Hz  200VAmax
外形尺寸(不含突起物,橡皮脚) 宽400mm×高260mm×深150mm
本机重量 8KG
环境条件 温度:5℃~40℃ 湿度:5%~70%



检查规格
产品名  NMS
瞬间断线 检测电压(开放电压) DC12V±10%
检测电流(短路电压) 1A/100mA/10mA±10%
瞬间断线判定电阻值   1A:1Ω~50Ω±0.5Ω+10%
100mA:5~500Ω±0.5Ω+10%
10mA:50~5kΩ±0.5Ω+10%
  瞬断断线检测幅度 0.1μsec~99.9μsec±0.1μsec
 检测再现时间              MAX 10msec
  试验时间   1秒~999小时59分钟59秒
