导通 电阻检测
 |
 |
 |

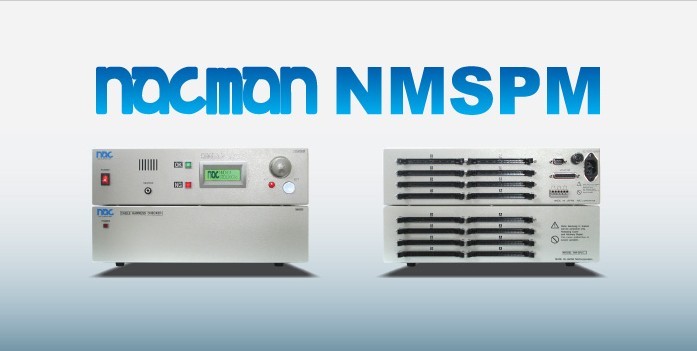

| 产品名称 | NMSPM | |
| 最大检查点 | 512~2048 | |
| 最大测试电路数 | 256~1024 | |
| 最大存储产品数 | 120~30 | |
| 检测内容 |
配线检测 |
○ |
| 导通电阻检测 |
○ |
|
| 瞬断检测/搜索 | ○ | |
| 检测端子用端口 | MIL-C-83503 | |
| 检测端子用端子数 | 2 | |
|
用户 界面 |
表示方式 | 32dot×122dot STN-LCD背光源（LED） |
| 操作方法 | 1周24个旋转钮及SET.ESC-SW选择菜单 | |
| 语言 | 简体中文 | |
|
外接打印机 端口 |
标准设备 | DSUB-25S端口 |
| 可以连接打印机 | 具备16kbyte字节缓冲区的打印机 | |
| 通信连接器 | 选项 |
|
| 输出信号 | OK |
a接点无电压 接点容量仅限1A;DC:30V或0.5A 125VA以下的电阻负荷 |
| NG |
a接点无电压 接点容量仅限1A;DC:30V或0.5A 125VA以下的电阻负荷 |
|
| 信号周期 | 500毫秒±64msec | |
| 输入信号 | EXT START | a接点无电压;输入·64MS或以上所需的状态 |
| 数据保存期 | 5年，20℃，湿度40%的环境 | |
| 功率 | AC90V〜AC240V 50/60HZ 17VA~25VA | |
| 外形尺寸 | / | |
| 实际重量 | 约5.5~15Kg | |
| 环境条件 | 温度：5℃～40℃ 湿度：5%～70% | |
|
配线检测 瞬断检测 取样/搜索 |
检测电压 | DC4.096Vmax |
| 检测电流 | 定电流方式1mA,0.1mA±2% | |
| 配线断定电阻值 | 200Ω～20KΩ±10% | |
| 导通电阻检测 | 检测电压 | DC4.096Vmax |
| 检测电流 | 定电流方式1mA,0.1mA±2% | |
| 导通电阻判定值 | 10Ω～200Ω±10% | |
| 瞬断检测 | 检知时间（扫描方式） | （扫描方式）2msec以上的瞬断 |
| 检测时间 | 2秒～999秒 （到SET-SW押下为止） |
